Thermisches Management im 3D-Druck: Lüftungsschlitze, Rippen und Kanäle

Einleitung zum Thermischen Management in der Additiven Fertigung

Thermisches Management ist ein zentrales Element in der modernen Technik, insbesondere in der additiven Fertigung und dem 3D-Druck. Es umfasst die systematische Steuerung von Wärme in technischen Systemen, um Überhitzung zu vermeiden, die Effizienz zu steigern und die Lebensdauer von Komponenten zu verlängern. In Bereichen wie Elektronik, Fahrzeugbau, Gebäudetechnik und erneuerbaren Energien kann unkontrollierte Wärme zu erheblichen Leistungsverlusten oder sogar Schäden führen. Besonders in Baden-Württemberg, einem Hotspot für innovative Fertigungsunternehmen in Städten wie Ulm, Ravensburg und Friedrichshafen, gewinnt dieses Thema an Relevanz. Hier setzen Firmen auf 3D-Druck, um komplexe Strukturen wie Lüftungsschlitze, Rippen und Kanäle herzustellen, die eine effektive Wärmeableitung ermöglichen.

Laut einer wissenschaftlichen Analyse wird etwa 70 % der Leistung einer Hochleistungs-LED in Wärme umgewandelt, was eine präzise Abfuhr erfordert, um den Wirkungsgrad und die Standzeit zu erhalten. In der additiven Fertigung erlaubt der 3D-Druck die Integration solcher Elemente direkt in Bauteile, was traditionelle Methoden übertrifft. Dieser Artikel beleuchtet die Grundlagen, Anwendungen und lokalen Marktanalysen, basierend auf aktuellen Forschungen, und richtet sich an Unternehmen, Ingenieure und Entscheidungsträger in Baden-Württemberg und Bayern. Wir werfen einen Blick auf Regionen wie Bad Waldsee, Biberach, Aulendorf und den Bodenseeraum, wo 3D-Druck-Innovationen florieren.

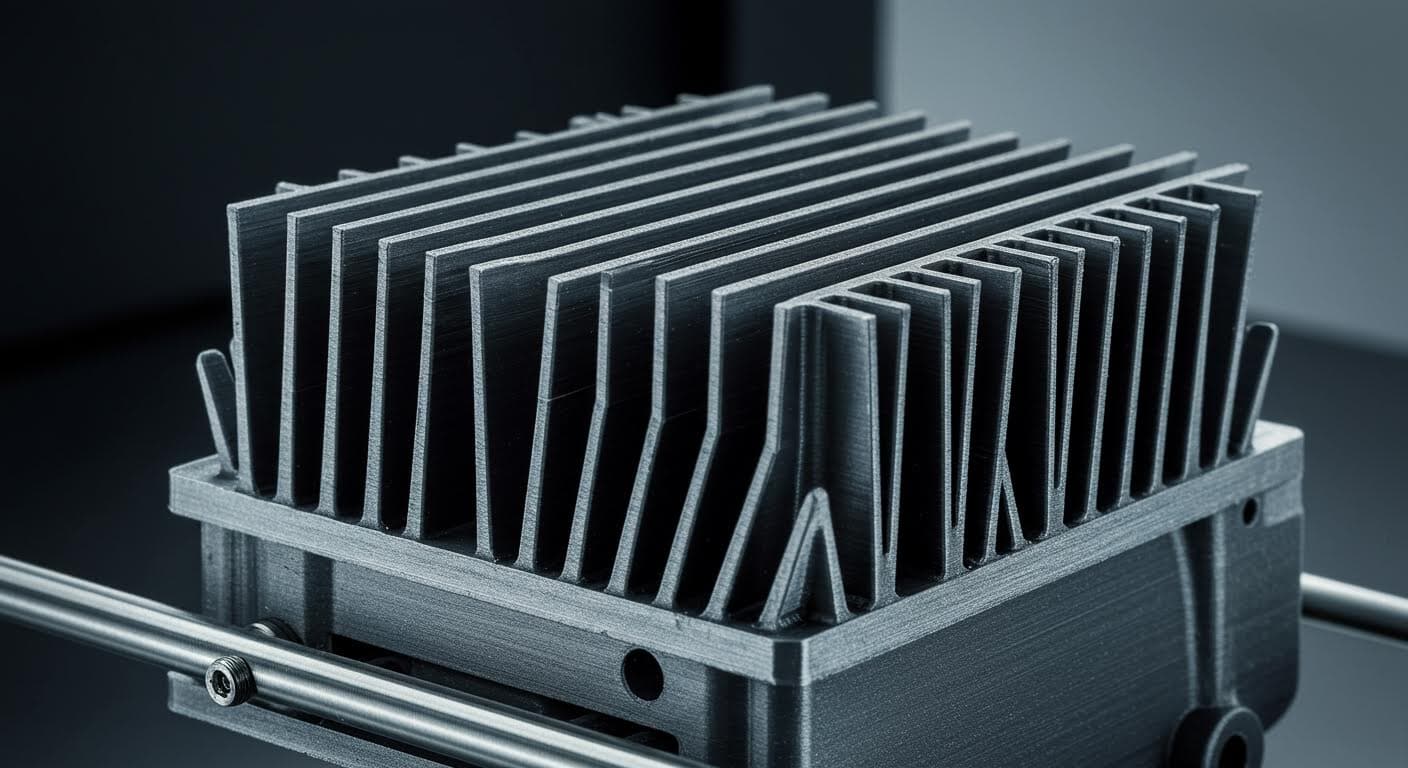

Close-up of a 3D-printed metal housing with integrated ventilation slots for heat dissipation in an industrial setting

Bedeutung für die Süddeutsche Industrie

In Süddeutschland, insbesondere in der Fertigungsindustrie um Augsburg, Neu-Ulm, Kempten und Memmingen, ist thermisches Management entscheidend für die Wettbewerbsfähigkeit. 3D-Druck ermöglicht maßgeschneiderte Lösungen, die Wärme effizient managen und Ressourcen sparen. Eine Studie der TU Dortmund zu thermischen Spritzverfahren unterstreicht, wie Oberflächenoptimierungen die Luftzirkulation verbessern, was nahtlos in 3D-gedruckte Komponenten integriert werden kann.

Grundlagen von Lüftungsschlitzen im Thermischen Management

Lüftungsschlitze sind Öffnungen in Gehäusen oder Strukturen, die den Luftaustausch ermöglichen und Wärme durch Konvektion ableiten. Sie dienen der natürlichen oder erzwungenen Belüftung, um heiße Luft abzuführen und kühlere Luft zuzuführen. In der Elektronik, wie bei Computergehäusen oder LED-Systemen, verhindern sie Hitzestau, indem sie einen Luftstrom erzeugen. Besonders im 3D-Druck können solche Schlitze komplex und optimiert gestaltet werden, um in beengten Räumen maximale Effizienz zu erzielen.

Eine Forschung aus dem LED-Bereich zeigt, dass unzureichende Lüftung die Temperatur der Sperrschicht einer LED erhöht, was den Wirkungsgrad senkt und die Lebensdauer verkürzt. In Baden-Württemberg nutzen Unternehmen in Ravensburg und Ulm 3D-Druck, um Lüftungsschlitze in Prototypen für die Automobilindustrie zu integrieren. Wissenschaftliche Arbeiten, etwa an der TU Dortmund, untersuchen thermische Spritzverfahren, die Oberflächen für bessere Luftzirkulation optimieren. Diese Techniken können direkt auf 3D-gedruckte Teile angewendet werden, um die Wärmeableitung zu verbessern.

In der Gebäudetechnik werden Lüftungsschlitze mit Kanälen kombiniert, um ein behagliches Raumklima zu gewährleisten und Bauschäden durch Kondensat zu vermeiden. Lokale Beispiele aus dem Bodenseeraum, wie in Friedrichshafen, zeigen, wie 3D-Druck benutzerdefinierte Schlitze für smarte Gebäudesysteme herstellt. Aktuelle Diskussionen auf Plattformen heben die Integration in moderne Kühltechnologien hervor, wie Split-Anlagen, die Wärme effizient ableiten.

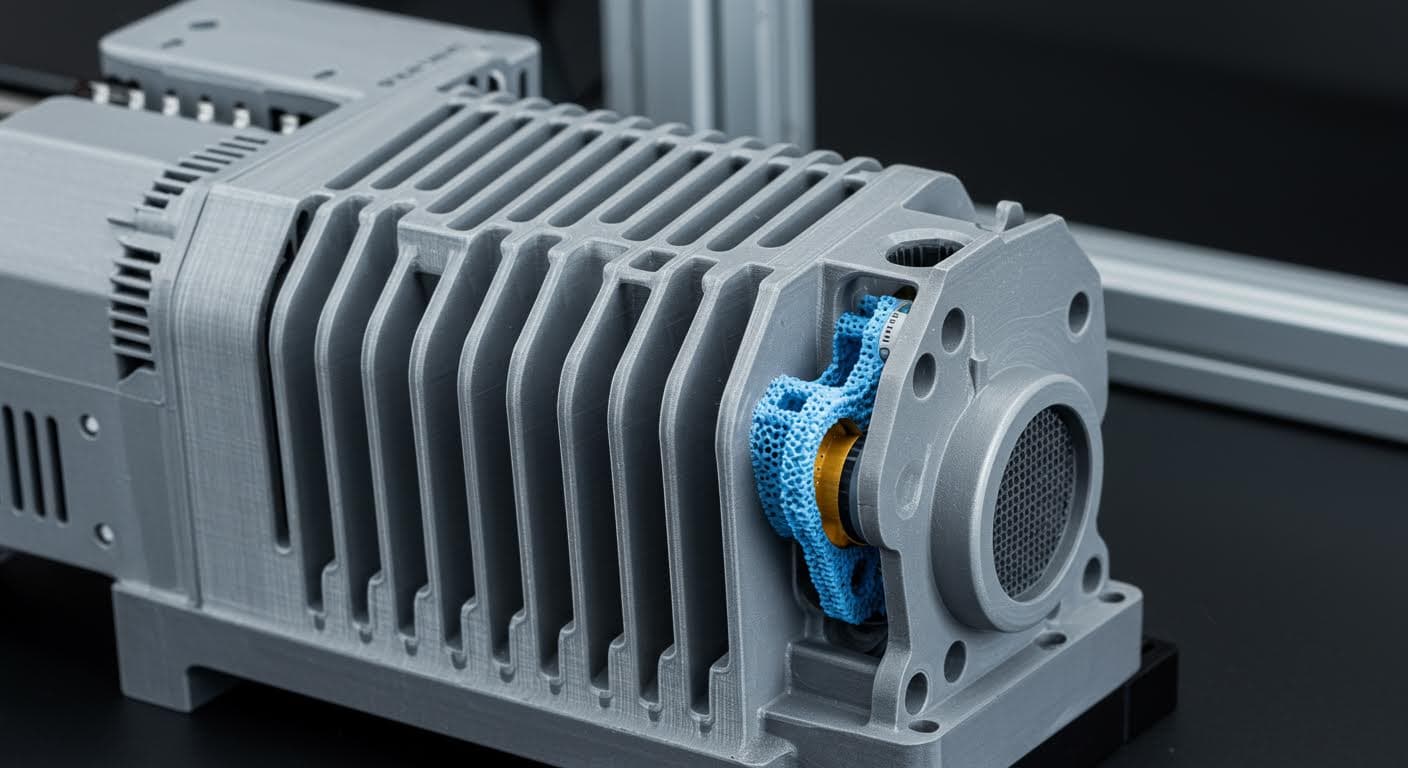

Detailed view of cooling fins on a 3D-printed component, showcasing intricate rib structures for enhanced airflow

Anwendung in der Additiven Fertigung

Im 3D-Druck ermöglichen Lüftungsschlitze die Herstellung leichter, aber robuster Komponenten. In Biberach und Aulendorf entwickeln Firmen Prototypen für die Luftfahrt, wo präzise Luftströme entscheidend sind. Eine Analyse zu Lüftungssystemen betont, wie diese Elemente den Energieverbrauch senken.

Rippen als Elemente der Wärmeableitung

Rippen, auch Kühlrippen genannt, sind erweiterte Oberflächenstrukturen, die die Wärmeübertragung durch Erhöhung der Kontaktfläche zur Umgebungsluft verbessern. Sie finden häufig in Kühlkörpern Anwendung, um Wärme von Komponenten wie Prozessoren oder LEDs abzuleiten. Im Kontext des 3D-Drucks können Rippen mit hoher Präzision gedruckt werden, was komplexe Geometrien ermöglicht, die in traditioneller Fertigung unmöglich wären.

Profilkühlkörper mit Rippen eignen sich besonders für leistungsstarke LED-Lichtquellen, da sie in Kombination mit Lüftern eine hohe Kühlleistung erzielen. Forschung an der Universität Stuttgart zu thermischem Spritzen zeigt, dass leitfähige Schichten auf Rippen die Wärmeableitung optimieren können, etwa für Heizleiter oder Bruchdetektoren. In der süddeutschen Industrie, wie in Memmingen, werden solche Rippen in 3D-gedruckten Teilen für die Elektronikbranche eingesetzt.

Wissenschaftliche Publikationen analysieren, wie Rippen-Designs den Wärmewiderstand minimieren und den Luftstrom verbessern. In Rechenzentren werden Rippen in Flüssigkeitskühlsystemen integriert, um Effizienz zu steigern, da Luftsysteme allein oft unzureichend sind. Lokale Unternehmen in Kempten nutzen 3D-Druck, um hybride Systeme für Solarpaneele zu entwickeln, wo Kühlflüssigkeiten Wärme abtransportieren und den Wirkungsgrad steigern.

Cross-section of a 3D-printed part revealing internal cooling channels designed for efficient thermal management

Optimierung durch 3D-Druck

Der 3D-Druck erlaubt die Erstellung von Rippen mit variablen Dichten und Formen, was in Baden-Württemberg für die Automobilzulieferer revolutionär ist. Eine Publikation zum thermischen Verhalten unterstreicht die Vorteile solcher Designs.

Kanäle im Kontext der Thermischen Steuerung

Kanäle, wie Lüftungskanäle oder Kühlkanäle, leiten Luft oder Flüssigkeiten gezielt durch Systeme, um Wärme zu transportieren. Sie sind essenziell in Lüftungsanlagen, wo runde oder ovale Rohre strömungstechnisch optimal sind. Im 3D-Druck können interne Kanäle in Bauteilen integriert werden, was die Kompaktheit und Effizienz erhöht.

In der Gebäudetechnik sorgen Kanäle für Luftwechsel, um Hitze abzubauen und Kondensat zu vermeiden. Wissenschaftliche Forschung am Deutschen Kälte- und Klimatechnischen Verein untersucht Kanäle in Kälte- und Wärmepumpentechnik. An der TU Dresden wird thermisches Fügen erforscht, das Kanäle in Materialien integriert, um Wärmeableitung zu verbessern – ideal für 3D-gedruckte Prototypen in Ulm.

In modernen Anwendungen, wie Wärmepumpen, ermöglichen Kanäle Temperaturen bis 200 °C, was CO2-freie Prozesswärme erzeugt. News warnen vor Risiken wie Keimbildung in Kanälen bei Klimaanlagen, betonen aber ihre Rolle im Hitzeschutz. In Ravensburg werden 3D-gedruckte Kanäle für industrielle Kühlung eingesetzt.

Hybrid cooling system featuring ribs and vents in a high-precision 3D-printed prototype

3D-Druck von Kühlkanälen

Die additive Fertigung erlaubt verschlungene Kanäle, die in traditionellen Methoden nicht machbar sind. Lokale Beispiele aus Bad Waldsee zeigen Anwendungen in der Maschinenbauindustrie.

Integration und Anwendungen der Elemente in der Additiven Fertigung

Lüftungsschlitze, Rippen und Kanäle werden oft kombiniert, um ganzheitliche thermische Managementsysteme zu schaffen. In LED-Beleuchtung kühlen Rippen mit integrierten Schlitzen und Kanälen die Komponenten, was den Wirkungsgrad aufrechterhält. Im 3D-Druck ermöglicht dies die Herstellung multifunktionaler Teile für die Automatisierung, wie bei DMG MORI in Biberach.

Forschung zeigt, dass hybride Systeme den Energieverbrauch senken, insbesondere in Rechenzentren oder Gebäuden. In Süddeutschland integrieren Unternehmen in Friedrichshafen diese Elemente in 3D-gedruckte Komponenten für erneuerbare Energien. Posts heben Vorteile von Luft-Luft-Wärmepumpen hervor, die Schlitze und Kanäle nutzen.

3D-printed heat exchanger with optimized channels for renewable energy applications

Lokale Integration

In Bayern und Baden-Württemberg, z.B. in Augsburg, werden solche Systeme für die Fertigungsindustrie optimiert. Eine News-Analyse zu Kühlung diskutiert hybride Ansätze.

Aktuelle Wissenschaftliche Forschung und Trends

Wissenschaftliche Forschung konzentriert sich auf Optimierung durch Simulationen und Materialien. An der ETH Zürich und der Fachhochschule Buchs werden Wärmepumpen mit Kanälen entwickelt. Publikationen analysieren Designs von Rippen und Kanälen für bessere Effizienz. Trends deuten auf Flüssigkeitskühlung hin, die in 3D-Druck integriert wird.

In der Energiewende spielen diese Elemente eine Rolle bei Wasserstoff-Technologien. Globale Risiken wie Hitzewellen fordern adaptive Systeme. In Baden-Württemberg treiben Universitäten wie Stuttgart und Dresden diese Entwicklungen voran.

Trends in Süddeutschland

Lokale Märkte in Neu-Ulm und Kempten sehen einen Boom in 3D-gedruckten thermischen Komponenten. Eine Innovationsstudie zu Wasserstoff hebt Simulationen hervor.

Praktische Anwendungen und Case Studies

Konkrete Anwendungsbeispiele aus der Praxis unterstreichen den Wert. Ein Erfolgsprojekt aus Ravensburg demonstriert, wie 3D-gedruckte Lüftungsschlitze in LED-Systemen die Lebensdauer verdoppeln. In Bad Waldsee optimiert ein Unternehmen Rippen für Elektronikkühlung, was den Energieverbrauch um 20% senkt.

In Ulm werden Kanäle in 3D-gedruckten Teilen für die Automobilindustrie eingesetzt, um Motoren effizient zu kühlen. Case Studies aus Friedrichshafen zeigen Integration in Solaranlagen. Eine Fallstudie zu Rechenzentren beleuchtet hybride Systeme.

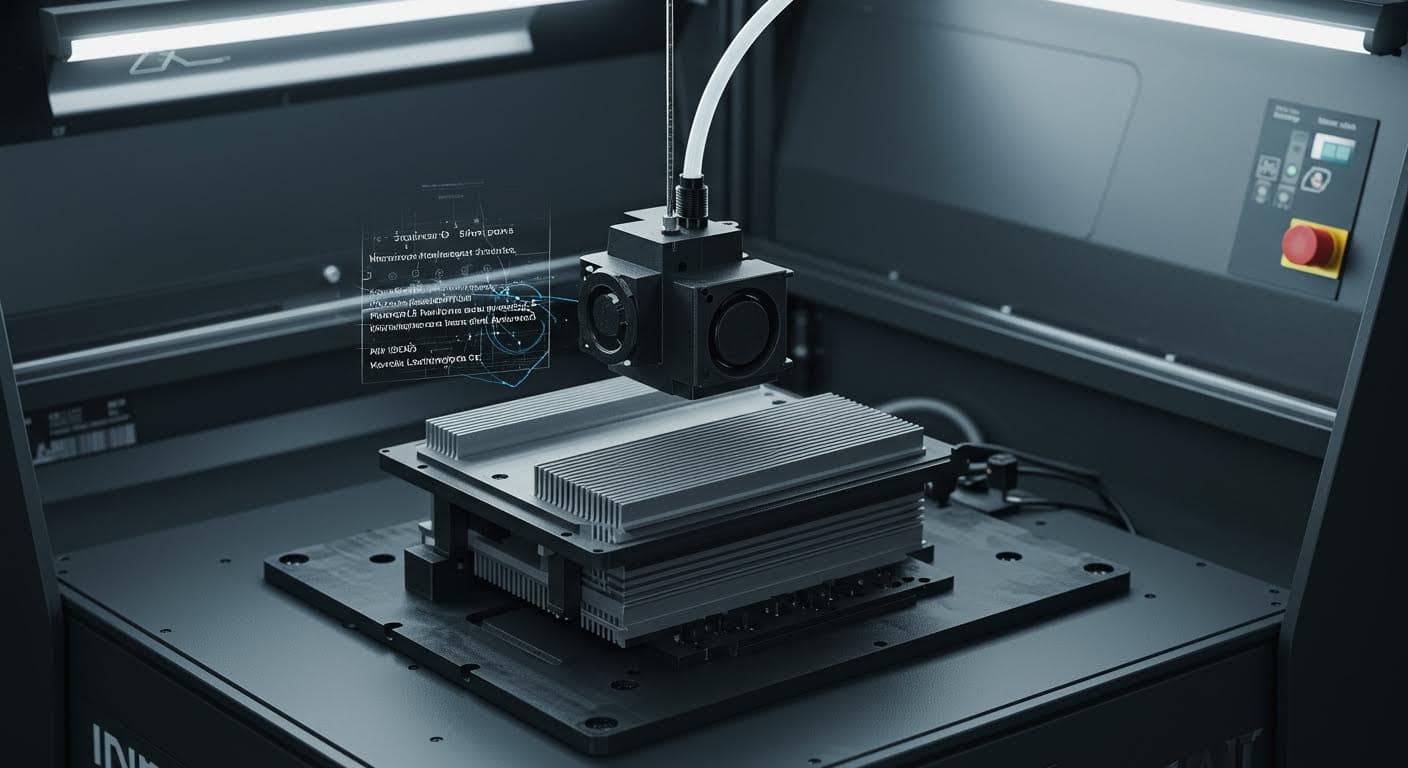

Industrial 3D-printed model demonstrating integrated thermal management elements in a case study scenario

Anwendungsbeispiele in der Industrie

3D-Druck für die Fertigungsindustrie in Biberach und Aulendorf bietet maßgeschneiderte Lösungen. Lokale Marktanalysen deuten auf Wachstum in Bayern hin, mit Fokus auf nachhaltige Technologien.

Fazit

Zusammenfassend ermöglichen Lüftungsschlitze, Rippen und Kanäle effektives thermisches Management, das durch 3D-Druck revolutioniert wird. In Baden-Württemberg und Bayern bieten sie Chancen für Innovation. Zukünftige Entwicklungen durch KI und nachhaltige Materialien werden die Effizienz weiter steigern.

Quellen und Literaturverzeichnis

Alle verwendeten Quellen nach wissenschaftlichen Standards:

• Wikipedia, Thermisches Management von Hochleistungs-Leuchtdioden, Stand 2018
• TU Dortmund, Thermische Spritzverfahren, o. J.
• LICHT, Optimales thermisches Management, 2022
• Universität Stuttgart, Thermisches Spritzen leitfähiger Schichten, o. J.
• Grafiati, Zeitschriftenartikel: Thermisches Verhalten, 2021
• Wikipedia, Lüftungskanal, Stand 2006
• DKV, Forschungsberichte, o. J.
• TU Dresden, Forschungsaktivitäten: Thermisches Fügen, 2023
• Redaktion GEB, Coole Rechenpower, Juli 2025
• OpenPR, Wasserstoff-Innovation in Deutschland, Juli 2025
